超聲波發生器原理

超聲波發生器原理：超聲波發生器系統由功率放大電路、順序控制電路、失配保護電路等組成。互功放電路是采用八只大功率晶體管組成的二組橋式帶功率的自激振電路, 通過輸出匹配網絡將功率再合成起來, 使輸出最大功率達到千瓦以上。由于振蕩電路是采用開關模式, 所以減少了晶體管的耗散功率,以取得較高的轉換效率。它的工作過程和原理可下圖來說明。

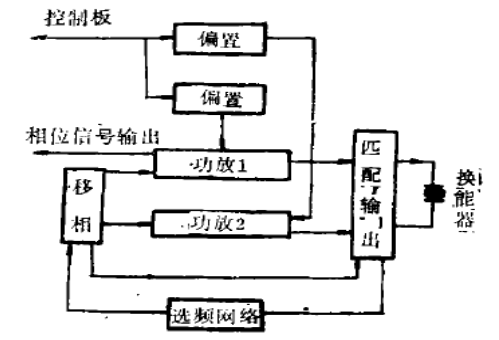

超聲波發生器原理圖

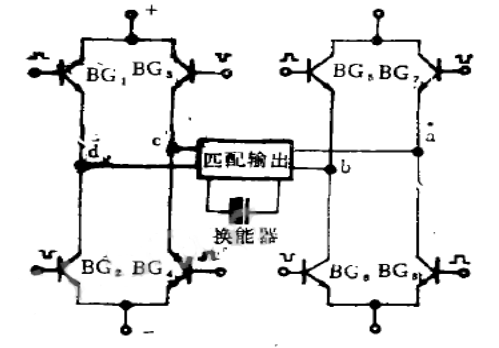

超聲波焊接機功率放大原理

　　當啟動信號經控制電路送到偏置電路時, 二組偏置分別加到功放1的、BG1,BG4，和功放2的BG5、BG8, , 然后由輸出產生正反饋信號通過選頻網絡到移相器, 經移相后又激發功放1的BG2、BG3和功放2的BG6，BG7。由于對電路相位的正確分配, 使二組橋式功放的功率管處于開關狀態來建立振蕩過程, 并達到功率輸出目的, 二組功放管的輸出均為方波形式, 而經過匹配網絡后加到換能器時, 由于負載特性因素, 使換能器二端成為正弦波。該電路的振蕩頻率是由換能器和選頻網絡決定的, 選頻網絡可根據不同換能器頻率進行調整, 使網絡諧振頻率和換能器諧振頻率取得一致, 達到最佳匹配效果。
